GPS eXchange, atau disingkat GPX, merupakan format file untuk menyimpan dan bertukar data lintasan, rute dan lokasi. Kehadiran GPX menjadi krusial dalam merencanakan, melacak, dan merekam aktivitas outdoor seperti lari, bersepeda dan hiking dengan menyediakan data koordinat geografis yang dapat dieksplorasi untuk mendapatkan wawasan yang lebih mendalam terkait rute, jarak, dan elevasi. Dengan menggunakan R, kita dapat mengolah data GPX tersebut dan menghasilkan visualisasi yang informatif. Pada artikel ini akan dibahas bagaimana mengolah data GPX secara sederhana menggunakan R, yaitu

  • membaca file GPX
  • menghitung jarak
  • menghitung elevasi
  • menampilkan peta dan profil elevasi

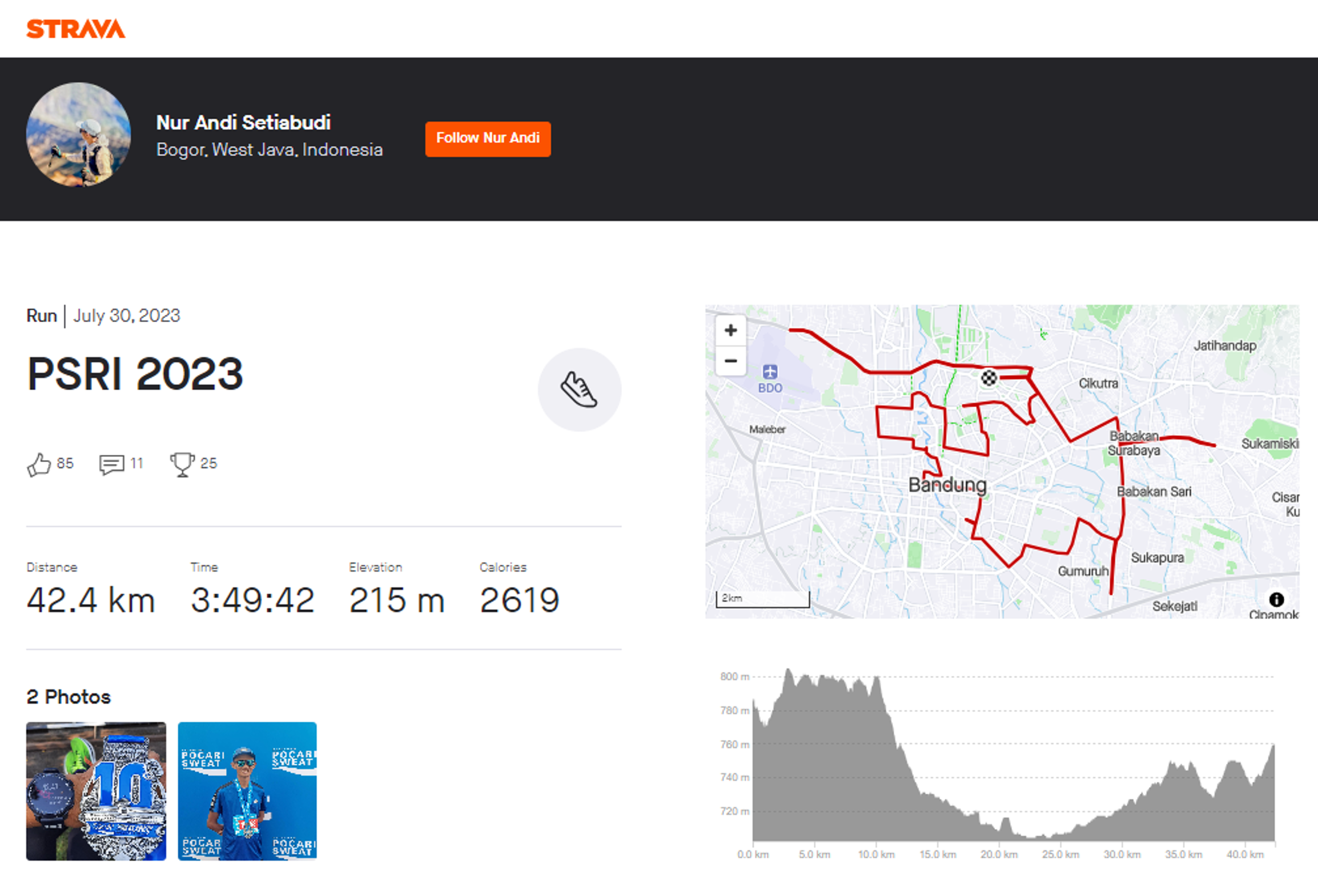

PSRI 2023, Strava

Paket yang dibutuhkan

Beberapa paket yang dibutuhkan, antara lain:

  • sf : salah satu tools untuk bekerja dengan data geospasial
  • dplyr : untuk mengelola dataframe
  • ggplot2 : untuk visualisasi data termasuk membuat peta

Install (jika belum) dan load ketiga paket tersebut.

# jika belum terinstall
install.packages(c("sf", "dplyr", "ggplot2"))

library(sf)
library(dplyr)
library(ggplot2)

Membaca file GPX

GPX yang saya gunakan pada artikel ini direkam menggunakan sport watch pada lomba lari Pocari Sweat Run Indonesia 2023 di Bandung. File GPX bisa diunduh dari Strava atau melalui link ini.

Untuk membaca GPX, kita akan menggunakan paket sf. Kita harus memilih layer apa saja yang akan diambil. Untuk mengetahui layer yang tersedia, dapat memanggil fungsi st_layers().

GPX <- "data/PSRI_2023.gpx"

st_layers(GPX)

## Driver: GPX
## Available layers:
##     layer_name     geometry_type features fields crs_name
## 1    waypoints             Point        0     23   WGS 84
## 2       routes       Line String        0     12   WGS 84
## 3       tracks Multi Line String        1     12   WGS 84
## 4 route_points             Point        0     25   WGS 84
## 5 track_points             Point    13809     26   WGS 84

Selanjutnya, kita gunakan fungsi st_read() untuk membaca layer track_points.

gpx_sf <- st_read(GPX, layer = "track_points", quiet = T)

class(gpx_sf)

## [1] "sf"         "data.frame"

glimpse(gpx_sf)

## Rows: 13,809
## Columns: 27
## $ track_fid          <int> 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, …
## $ track_seg_id       <int> 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, …
## $ track_seg_point_id <int> 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 1…
## $ ele                <dbl> 787, 787, 787, 787, 787, 787, 787, 787, 786, 786, 7…
## $ time               <dttm> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA…
## $ magvar             <dbl> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ geoidheight        <dbl> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ name               <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ cmt                <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ desc               <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ src                <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ link1_href         <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ link1_text         <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ link1_type         <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ link2_href         <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ link2_text         <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ link2_type         <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ sym                <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ type               <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ fix                <chr> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ sat                <int> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ hdop               <dbl> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ vdop               <dbl> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ pdop               <dbl> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ ageofdgpsdata      <dbl> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ dgpsid             <int> NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA, NA,…
## $ geometry           <POINT [°]> POINT (107.6188 -6.901238), POINT (107.6188 -…

Kita peroleh objek dengan class sf, berupa dataframe dengan 27 kolom dan >13 ribu baris (titik koordinat). Jika diperhatikan, ada 3 kolom utama:

  • track_seg_point_id yang merupakan ID,
  • eve atau elevasi atau altitude dalam satuan mdpl (meter di atas permukaan laut),
  • geometry yang ber-class sfc_POINT, menyimpan informasi koordinat.

Menghitung total jarak dan elevasi

Total jarak dihitung dengan cara menjumlahkan jarak setiap titik koordinat ke titik koordinat berikutnya menggunakan fungsi sf::st_distance() dan dplyr::lead(). Agar hasil perhitungan lebih akurat, kita perlu set data spasial dengan CRS (coordinate reference system) 4326. CRS 4326, atau yang lebih lengkapnya EPSG:4326, adalah kode untuk World Geodetic System 1984 (WGS84), sistem referensi koodinat geografis global yang diwakili oleh pertemuan garis lintang dan bujur (derajat, menit, detik). CRS 4326 memanfaatkan model matematis yang memperhitungkan ketidakrataan bentuk bumi.

Perhitungan jarak dua titik yang berurutan menggunakan fungsi st_distance() dan lead() sedikit tricky. Masalah ini disebabkan oleh fakta bahwa sf tidak menggunakan NA untuk koordinat yang hilang, melainkan dengan koordinat EMPTY. Sementara lead() secara default menggunakan NA untuk mengisi vektor. Untuk itu kita perlu menyiapkan titik EMPTY dengan CRS 4326 sebagai nilai default bagi fungsi lead().

Perhitungan elevasi lebih sederhana, yaitu cukup dengan membandingkan elevasi dua titik yang berdekatan. Jika titik selanjutnya lebih tinggi, maka terjadi gain atau tanjakan Sementara jika titik selanjutnya lebih rendah, maka terjadi loss atau turunan.

Berikut script untuk menghitung total jarak dan elevasi (gain dan loss). Selain dengan paket sf, kita juga akan menggunakan beberapa fungsi dari paket dplyr, seperti mutate()danselect()`.

empty <- st_as_sfc("POINT(EMPTY)", crs = 4326)

gpx_sf <- gpx_sf %>%
  #  memilih kolom-kolom yang tidak semua nilainya `NA`
  select_if(~!all(is.na(.))) %>%
  st_set_crs(4326) %>%
  mutate(
    distance_to_next =
      st_distance(
        geometry,
          lead(geometry, default = empty),
        by_element = TRUE),
    distance = cumsum(distance_to_next),
    elevation_diff = lead(ele) - ele,
    elevation_gain = if_else(elevation_diff > 0,  elevation_diff, 0),
    elevation_loss = if_else(elevation_diff < 0, -elevation_diff, 0)
  ) %>%
  select(track_seg_point_id,
         distance,
         elevation = ele,
         elevation_gain,
         elevation_loss,
         geometry)

glimpse(gpx_sf)

## Rows: 13,809
## Columns: 6
## $ track_seg_point_id <int> 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 1…
## $ distance           [m] 0.0000000 [m], 0.0000000 [m], 0.3133700 [m], 0.662707…
## $ elevation          <dbl> 787, 787, 787, 787, 787, 787, 787, 787, 786, 786, 7…
## $ elevation_gain     <dbl> 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, …
## $ elevation_loss     <dbl> 0, 0, 0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, …
## $ geometry           <POINT [°]> POINT (107.6188 -6.901238), POINT (107.6188 -…

Selanjutnya, kita panggil fungsi summarise untuk menghitung total jarak serta total elevation gain dan loss.

summary <- gpx_sf %>%
  replace(is.na(.), 0) %>%
  summarise(distance = max(distance),
            elevation_gain = sum(elevation_gain),
            elevation_loss = sum(elevation_loss))

summary

## Simple feature collection with 1 feature and 3 fields
## Geometry type: MULTIPOINT
## Dimension:     XY
## Bounding box:  xmin: 107.5813 ymin: -6.941907 xmax: 107.6618 ymax: -6.89223
## Geodetic CRS:  WGS 84
##       distance elevation_gain elevation_loss                       geometry
## 1 42415.96 [m]            279            306 MULTIPOINT ((107.5977 -6.90...

Menampilkan peta dan profil elevasi

Kita akan menggunakan geom_sf() dan geom_ribbon() dari ggplot2() untuk menampilkan peta rute dan profil elevasinya.

Peta rute

map_route <- ggplot() +
  geom_sf(data = gpx_sf$geometry, size = 0.2) +
  geom_sf(data = head(gpx_sf$geometry,1), color = "red", size = 3) +
  ggtitle("Pocari Sweat Run Indonesia 2023") +
  theme_minimal() +
  theme(plot.title = element_text(hjust = 0.5), axis.text=element_blank())

map_route

Profil elevasi

elevation_plot <- ggplot(data = gpx_sf,
                            aes(as.numeric(distance)/1000, elevation)) +
  geom_ribbon(aes(ymin=min(elevation)-5, ymax=elevation), fill = "gray") +
  labs(title = "Elevation Profile: Pocari Sweat Run Indonesia 2023",
       x = "Distance (km)",
       y = "Altitude (m)") +
  theme_minimal() +
  theme(plot.title = element_text(hjust = 0.5))

elevation_plot

Nah, itulah cara sederhana mengolah data GPX menggunakan R untuk menghitung jarak, elevasi, dan membuat visualisasi peta dan profil elevasi guna mendapatkan wawasan yang lebih komprehensif tentang aktivitas outdoor yang akan atau telah dilakukan. Namun, perlu diingat bahwa data GPX mungkin saja tidak selalu akurat, terutama untuk elevasi. Selain itu, visualisasi yang dihasilkan juga bergantung pada pengaturan dan library yang digunakan. Tetap penting untuk melakukan penelitian dan verifikasi data sebelum mengambil keputusan berdasarkan hasil analisis.

Sebagai penutup, tentunya pengalaman berlari di Pocari Sweat Run Indonesia 2023 ini tidak hanya tentang jarak dan elevasi. Ada semangat, ada perjuangan, ada suasana kota yang dinikmati bersama.

#hayulumpat
